자바스크립트와 캔바스 4번째 시간. 마우스의 파동을 느껴봐!

Cray Fall 2019. 9. 21. 22:32

1. HTML 표준 CANVAS 기술 소개 / https://itadventure.tistory.com/130

2. 자바스크립트와 CANVAS 두번째시간. 캔바스에 눈을 내리자 / https://itadventure.tistory.com/131

3. 자바스크립트와 캔버스 3번째 시간, 공튀기기 놀이 / https://itadventure.tistory.com/132

◐ 4. 자바스크립트와 캔버스 3번째 시간, 공튀기기 놀이마우스의 파동을 느껴봐! ◑

HTML5 캔바스 4번째 시간입니다.
이번 시간에는 캔바스 내에서 마우스의 리액션에 대한 부분을 살펴볼텐데요.

그동안 3번째 시간까지는 오로지 보는 것에서 그쳤다면,
이번에는 드디어 마우스 클릭에 의해 반응하는 캔바스의 모습을 보실 수 있을 겁니다.

캔바스 내에서 마우스 버튼을 클릭하면 정확히 클릭한 위치를 알 수 있을까요?
물론 알아낼 수 있으니까 이런 질문을 하는 것이 아니겠습니까 ? :)

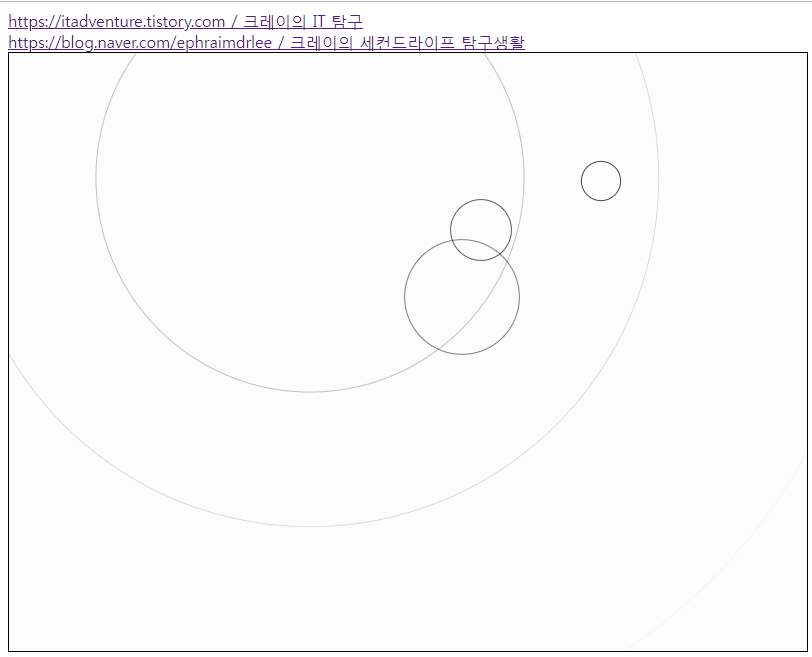

아래 페이지를 열어주신 다음에, 큰 사각형 안쪽 아무곳이나 마구 마구 클릭하시면 원의 파동을 구경하실수 있을겁니다.

http://dreamplan7.cafe24.com/canvas/cray04.php



캔바스 샘플#4. 마우스 이벤트



dreamplan7.cafe24.com

동그란 원은 마우스 클릭에 의해 발생합니다.

마우스를 클릭할때마다 그 위치에서 생겨난 동그란 원은 턴을 거듭할때마다 1.05배씩 점점 커집니다. 그리고 라이프타임, 즉 생명주기 100만큼 불타오르다가(?) 그 수명을 다하고 마쳐집니다.

우선 소스흐름은 지난 번과 거의 유사합니다.
반복된 설명을 피하기 위해, 전체 소스는 맨 마지막에 싣기로 하고 지난 시간과 다른 부분 위주로 언급하도록 하겠습니다.​

우선 캔바스 내에서의 마우스 클릭을 인식하는 이벤트는 jQuery 로 처리하였습니다.
jQuery 의 문서 로딩 완료 이벤트 내부에 myCanvas 의 mousedown 이벤트를 아래와 같이 정의합니다.

$(document).ready(function(){
	Init();
	setInterval(Run, 20);
	$("#MyCanvas").mousedown(function(){
		var x=event.x - $("#MyCanvas").offset().left;
		var y=event.y - $("#MyCanvas").offset().top;
		onMouseDown(x, y);
	});
});

캔바스와 같은 특정 오브젝트 위에서 마우스 클릭을 감지할 때는 기본적으로 아래 이벤트를 정의해서 사용합니다.

$("#MyCanvas").mousedown(function(){
           :
});

그리고 event.x 와 event.y 라는 요소에 마우스로 클릭한 위치가 기본적으로 들어있는데

주의할 부분이 있습니다.

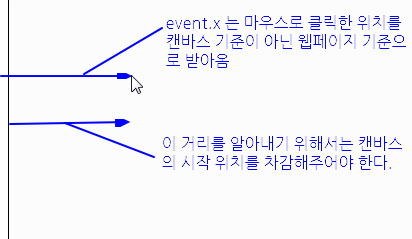

마우스로 클릭한 event.x 와 event.y 는 캔바스 내에서의 좌표가 아니라,

웹페이지의 왼쪽 상단을 기준으로 한 좌표이기 때문에,

event.x, event.y 값에서 캔바스의 상대 좌표만큼을 빼 주어야 합니다.

해당 부분을 반영한 소스가 바로 여기입니다.

		// 웹페이지에서 캔버스 시작 위치를 차감한 x, y좌표
		// 캔버스 내부의 좌표로 계산된다
		var x=event.x - $("#MyCanvas").offset().left;
		var y=event.y - $("#MyCanvas").offset().top;

그리고 이어서 onMouseDown(x, y); 라는 함수를 호출해줍니다.

		onMouseDown(x, y);

onMouseDown(x, y) 함수에서는 무슨 일을 할까요?

1개의 원 파동을 생성합니다.

제일 먼저 오브젝트를 생성한 다음,

// mousedown 이벤트 ( 캔바스 내 )
function onMouseDown(x, y)
{
	var obj=new Object();

마우스로 클릭한 캔바스내 지점 x, y 좌표를 오브젝트 속성으로 지정합니다.

	obj.x=x;
	obj.y=y;

그리고 초기 파동원의 크기와 생명주기를 정해줍니다.

	obj.size=5;
	obj.lifetime=100;

그런 다음 Circles 배열변수에 집어넣어 버립니다.

사실 이 배열변수는 전역변수로 이미 생성된 변수이지요.

두번 클릭하면 2개의 객체가, 세번 클릭하면 3개의 객체가 추가되겠지요

var Circles=new Array();

              :

	Circles.push(obj);

마우스 클릭에 따른 동작은 이걸로 끝입니다.

그 다음에는 시간이 흘러감에 따라 원의 파동이 점점 커지면서 생명주기만큼 작동하는 부분이 연출되는데요.

Run() 함수에서 그 부분을 담당합니다.

​

우선 생성된 모든 객체 갯수만큼 반복을 수행합니다.

지난 시간에는 갯수를 딱 정해놓았지만, 이번에는 갯수가 늘어났다 줄어들었다 하는 가변 배열입니다.

배열 변수의 크기는 배열변수.length 라는 속성으로 쉽게 판단이 가능하므로

0부터 Circles.length 바로 전까지 반복을 수행하는 for 루프를 구성합니다.

function Run()
{
	for(i=0;i<Circles.length;++i)
	{
               :
    }

그리고 원의 크기를 점점 키웁니다.

더하기보다는 곱하기가 더 확대되는 느낌이 부드러운데요.

여기서는 현재값에 1.05를 곱해줍니다.

이 공식은 시간이 지날수록 점점 그 확대폭이 커지기 때문에 매우 자연스럽습니다.

		Circles[i].size=Circles[i].size * 1.05;

아울러 생명주기를 하나 감소합니다.

		Circles[i].lifetime--;

이 생명주기가 점점 감소하는 과정에 마침내 0에 다다랐을때,

배열 객체에서 이 객체를 완전히 지워버립니다.

Circles.splice(i,1) 명령어는 Circles 배열객체에서 i번째부터 1개를 삭제하는 명령어입니다.

		if(Circles[i].lifetime<=0)
			Circles.splice(i,1);

반복문을 끝내고 마침내 onDraw() 함수를 호출합니다.

	onDraw();

onDraw 함수에서는 여지껏 상상의 나래(?) 속에서 변수 끼리만 논리적으로 연출했던 시뮬레이션을 실제 캔바스 위에 그리는 부분입니다.

​

테두리와 배경을 색칠하는 부분은 그냥 넘어간다 치고,

반복문을 통해, 파동원을 그려주는 부분입니다.

배열 객체의 반복문을 구성해주고

	for(i=0;i<Circles.length;++i)
	{
          :
	}

반복문 내에서 그리기 동작을 시작합니다.

지난번 눈내리기에서는 눈 내부를 채우기 위해 fillStyle을 사용했었지만,

이번에는 테두리를 그리는게 목적이기 때문에, strokeStyle 을 사용합니다.

아울러 생명주기에 따라 색상의 투명도를 점점 희미하게 주기 때문에 서서히 사라지는 효과도 있습니다.

	for(i=0;i<Circles.length;++i)
	{
		Context.beginPath();
		Context.strokeStyle=
			'rgba(0,0,0,' + Circles[i].lifetime/100 + ')';
		Context.lineWidth=1;

그리고 원을 그려줍니다. Circles[i].size 항목이 원의 크기이므로 원이 점점 커집니다.

		Context.arc(
			Circles[i].x,		// 가로좌표
			Circles[i].y,		// 세로좌표
			Circles[i].size,	// 원 크기
			0,				// 원호의 시작
			Math.PI * 2		// 원호의 끝
		);

그리기를 마무리하고 그린 요소에 선 그리기를 적용합니다.

		Context.closePath();
		Context.stroke();

여기까지가 대략적인 설명이지만,

아무래도 전체 소스를 보는 것이 더 도움이 될 수도 있을듯 하군요 :)

전체 소스 공개합니다.

<!DOCTYPE html>
<html lang="ko">
<head>
	<meta charset="UTF-8">
	<title>캔바스 샘플#4. 마우스 이벤트</title>
</head>
<body>
https://blog.naver.com/ephraimdrlee
/ 크레이의 세컨드라이프 탐구생활 네이버 블로그<br/>
<script src="https://code.jquery.com/jquery-3.4.1.min.js"></script>
<script>
// 기본 초기화
var init=false;
var myCanvas;
var Context;
var Circles=new Array();

// 초기화
function Init()
{
	if(init==false)
	{
		myCanvas=document.getElementById("MyCanvas");
		Context=myCanvas.getContext("2d");

		init=true;
	}
}

function Run()
{
	for(i=0;i<Circles.length;++i)
	{
		Circles[i].size=Circles[i].size * 1.05;
		Circles[i].lifetime--;
		if(Circles[i].lifetime<=0)
			Circles.splice(i,1);
	}
	onDraw();
	$("#debug").text(Circles.length);
}

// mousedown 이벤트 ( 캔바스 내 )
function onMouseDown(x, y)
{
	var obj=new Object();
	obj.x=x;
	obj.y=y;
	obj.size=5;
	obj.lifetime=100;
	Circles.push(obj);
}

// draw 이벤트
function onDraw()
{
	if(init==false)return;
	Context.strokeStyle="#000";
	Context.lineWidth=1;
	Context.strokeRect(0, 0, myCanvas.width-1, myCanvas.height-1);
	Context.fillStyle="#fcfcfc";
	Context.fillRect(1, 1, myCanvas.width-2, myCanvas.height-2);
	for(i=0;i<Circles.length;++i)
	{
		Context.beginPath();
		Context.strokeStyle=
			'rgba(0,0,0,' + Circles[i].lifetime/100 + ')';
		Context.lineWidth=1;
		Context.arc(
			Circles[i].x,		// 가로좌표
			Circles[i].y,		// 세로좌표
			Circles[i].size,	// 원 크기
			0,				// 원호의 시작
			Math.PI * 2		// 원호의 끝
		);
		Context.closePath();
		Context.stroke();
	}
}

$(document).ready(function(){
	Init();
	setInterval(Run, 20);
	$("#MyCanvas").mousedown(function(){
		// 웹페이지에서 캔버스 시작 위치를 차감한 x, y좌표
		// 캔버스 내부의 좌표로 계산된다
		var x=event.x - $("#MyCanvas").offset().left;
		var y=event.y - $("#MyCanvas").offset().top;

		onMouseDown(x, y);
	});
});

</script>

<canvas id="MyCanvas" width=800 height=600>
Canvas is not supported.
</canvas>
<span id=debug></span>
</body>
</html>

아무쪼록 따라하시는 모든 분들은 꼭 성공하시기를 바랍니다.
리얼타임 프로그래밍에 익숙하지 않은 경우 입문자분에게는 초반에 좀 어려울 수 있으나 반복해서 읽어주시면 감이 오실 겁니다 :)
여기까지 읽어주셔서 감사합니다.

다음 강좌 보러가기 / https://itadventure.tistory.com/136



자바스크립트와 캔버스, 5번째 시간. 테트리스를 만들어봐-1
